Met een droge blusleiding kan de brandweer snel reageren in een noodsituatie, door het water efficiënt omhoog te pompen via het droge blusleiding systeem. We zien zo’n systeem voornamelijk terug in hoge gebouwen met veel ruimtes en gangen. In geval van nood moet de brandweer snel actie ondernemen, en daarom is het zo belangrijk dat de juiste droge blusleiding symbolen op de correcte plekken aanwezig zijn in een gebouw. In dit artikel vertellen we meer over het droge blusleiding symbool: waar moet deze aan voldoen?
TIP: Wilt u persoonlijk advies over de aanleg van een droge blusleiding en wilt u deze laten installeren volgens de juiste normen? Neem dan contact op met Wilkon.
Een droge blusleiding levert een belangrijke bijdrage aan de brandveiligheid van gebouwen met moeilijk bereikbare ruimten, zoals hoge verdiepingen, ondergrondse bouwlagen, achterliggende delen van winkelcentra en gebouwen met een grote inzetdiepte.
In noodsituaties kan dit systeem het verschil maken en zelfs levens redden. Voorwaarde is wel dat de brandweer direct kan zien waar de aansluitpunten van de installatie zich bevinden. Daarom worden droge blusleidingen voorzien van aanduidborden, ook wel het droge blusleiding symbool of droge blusleiding pictogram genoemd. Deze symbolen geven duidelijk aan waar de voedingsaansluiting en – indien van toepassing – de brandslangaansluitingen zijn gesitueerd.
Volgens de geldende norm moeten deze aansluitpunten op een vaste en herkenbare manier worden gemarkeerd, zodat de brandweer zonder tijdverlies de installatie kan aansluiten en in gebruik kan nemen. En daarvoor worden aanduidborden gebruikt, beter bekend als het droge blusleiding symbool of het droge blusleiding pictogram.
Het symbool voor de droge blusleiding is een wit vierkant of rechthoeken bord met rode rand en daarin een dikgedrukte hoofdletter B.

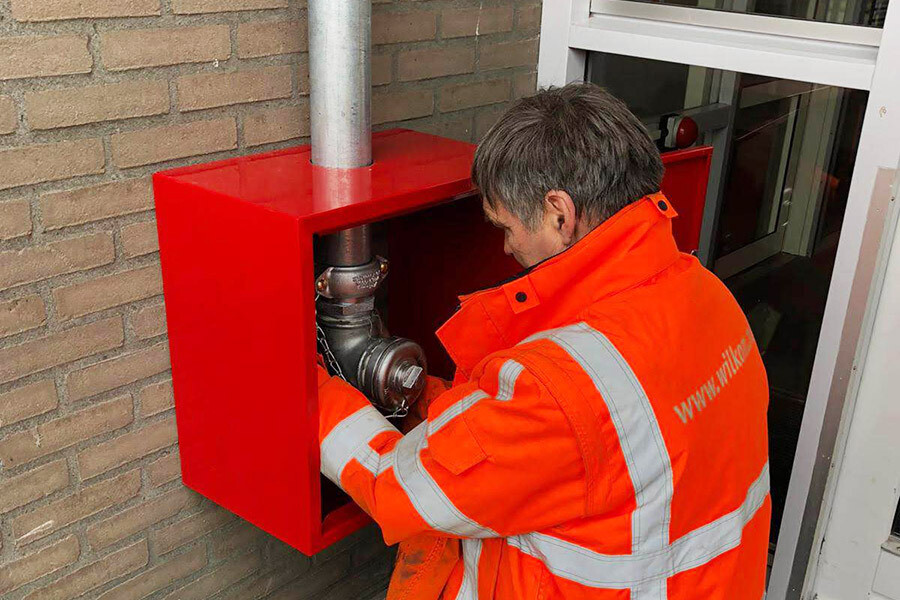

Dit symbool wordt toegepast bij de voedingsaansluiting van de droge blusleiding en is bedoeld om de brandweer deze aansluiting direct en zonder twijfel te laten herkennen. Het bord wordt op een goed zichtbare plaats aangebracht, bijvoorbeeld boven de aansluiting of op de deur van de kast waarin de aansluiting is opgenomen.
Naast dit verplichte herkenningsteken worden in de praktijk vaak aanvullende aanduidborden gebruikt om de vindbaarheid van aansluitpunten verder te verbeteren. Zo worden brandslangaansluitingen die in een kast zijn geplaatst aangeduid met een kleiner bord, eveneens uitgevoerd met een witte achtergrond, rode rand en de zwarte letter B. Deze aanduiding wordt op de deur van de kast aangebracht.
Verder worden in veel gebouwen aanvullende pictogrammen toegepast om de functie van het aansluitpunt extra te verduidelijken. Dit zijn vaak rode borden met een witte koppeling, soms gecombineerd met vlammen en een tekst zoals “Aansluitpunt droge blusleiding”. Deze borden ondersteunen de herkenbaarheid voor de brandweer, maar vormen een aanvulling op de verplichte aanduidingen.
In gebouwen met een complexe indeling, zoals winkelcentra, parkeergarages of ondergrondse bouwlagen, kunnen ook routeaanduidingen met pijlen worden toegepast. Deze rode borden met een witte pijl geven de loop- of rijrichting naar het aansluitpunt van de droge blusleiding aan. Dergelijke routeborden zijn niet verplicht, maar kunnen de snelheid en efficiëntie van de brandweerinzet aanzienlijk verbeteren.
De droge blusleiding borden moeten direct naast of boven de aansluitpunten geplaatst worden, zodat de brandweer de borden direct en zonder twijfel herkent.
Volgens de norm wordt het herkenningsteken voor de droge blusleiding aangebracht boven de voedingsaansluiting, op een goed zichtbare plaats. Wanneer de voedingsaansluiting is ondergebracht in een kast, moet het bord op de deur van de kast worden geplaatst.
Voor brandslangaansluitingen geldt dat deze alleen hoeven te worden voorzien van een bord wanneer zij in een kast zijn geplaatst. In dat geval wordt het herkenningsteken eveneens op de deur van de kast aangebracht. Bevindt de brandslangaansluiting zich niet in een kast, dan stelt de norm geen aanvullende eisen aan de aanduiding.
Bij de plaatsing van de droge blusleiding borden is het belangrijk dat deze:
In gebouwen met een complexe indeling, zoals winkelcentra, parkeergarages of ondergrondse bouwlagen, kunnen aanvullende aanduidingen of routeborden worden toegepast om de vindbaarheid van de droge blusleiding verder te verbeteren. Deze extra borden zijn niet verplicht, maar dragen bij aan een snelle en efficiënte inzet van de brandweer.
Een deskundige op het gebied van droge blusleidingen kan adviseren over de optimale plaatsing van de borden, zodat deze voldoen aan de norm én in de praktijk goed functioneren.
Voor droge blusleiding borden worden in de norm geen specifieke eisen gesteld aan het toe te passen materiaal. Wel is het van belang dat de borden duurzaam, goed zichtbaar en blijvend leesbaar zijn, zodat de brandweer de aansluitpunten van de droge blusleiding direct herkent.
In de praktijk worden droge blusleiding borden vaak uitgevoerd in kunststof of gecoat metaal, omdat deze materialen geschikt zijn voor uiteenlopende omgevingen en goed bestand zijn tegen vocht en mechanische invloeden. Ook zelfklevende stickers kunnen worden toegepast, mits deze voldoende duurzaam zijn en niet loslaten, vervagen of beschadigen tijdens gebruik.
In ruimtes met beperkte verlichting, zoals parkeergarages, ondergrondse bouwlagen of achterliggende delen van winkelcentra, kan aanvullend worden gekozen voor borden met reflecterende eigenschappen om de zichtbaarheid te verbeteren. Dit is geen verplichting, maar een praktische keuze om de herkenbaarheid van de droge blusleiding te vergroten.
Het is altijd belangrijk dat het gekozen bord past bij de omgeving, correct wordt aangebracht en zijn functie als herkenningsteken behoudt gedurende de levensduur van de installatie. Bij het ontwerp, de aanleg en de aanduiding van droge blusleidingen wordt gewerkt volgens de geldende normen, waaronder NEN 1594. Afhankelijk van de specifieke situatie van het gebouw kunnen aanvullende uitgangspunten of gelijkwaardige oplossingen worden toegepast om de situatie praktischer en veiliger te markeren.
Naast de fysieke aanduiding van droge blusleidingen met symboolborden in het gebouw, wordt in de praktijk vaak ook gebruikgemaakt van een apart schema waarop het leidingverloop is weergegeven. Dit betreft geen algemene plattegrond voor bewoners of bezoekers, maar een technische plattegrond die bedoeld is voor de brandweer.
Dit schema kan onderdeel zijn van het brandmeldplan of de brandweerinformatie en is doorgaans beschikbaar bij de receptie, in een noodcentrale of digitaal. Op de plattegrond worden de droge blusleidingen schematisch weergegeven, inclusief de aansluitpunten. Soms worden hierbij aanvullende aanduidingen gebruikt, zoals de afkorting DL of pijlen om de waterstroomrichting te verduidelijken.
Het aanleveren van een dergelijk schema is geen expliciete eis vanuit NEN 1594, maar wordt vaak toegepast op basis van praktische overwegingen of afspraken met bevoegd gezag en brandweer, met name bij gebouwen met een complexe indeling.
Het droge blusleiding symbool is verplicht voor onderdelen van de installatie waarvoor de norm een aanduiding voorschrijft. Zo moet de voedingsaansluiting altijd worden voorzien van een herkenbaar bord: witte achtergrond, rode rand en zwarte hoofdletter B. Deze verplichting geldt ook wanneer de droge blusleiding vrijwillig is geplaatst.
Voor brandslangaansluitingen geldt dat een symbool verplicht is wanneer deze in een kast is geplaatst; het bord moet dan op de deur van de kast worden aangebracht. Zit de aansluiting niet in een kast, dan stelt de norm geen aanvullende eisen.
Het doel van de symbolen is dat de brandweer de installatie bij aankomst direct herkent en veilig kan gebruiken. Daarom moeten droge blusleidingen en de bijbehorende aanduidingen goed worden onderhouden en periodiek gecontroleerd op zichtbaarheid en gebruiksklaarheid. In ons artikel over droge blusleiding eisen leest u meer over de technische eisen en het beheer van de installatie.
Wanneer u een droge blusleiding laat installeren, verzorgt het installatiebedrijf in de praktijk vaak ook de bijbehorende borden en plattegronden. Zij hebben de juiste kennis om de symbolen op de correcte plekken aan te brengen, zodat ze goed zichtbaar zijn en voldoen aan de NEN-normen voor brandveiligheid. Ook de plattegrond voor de brandweer wordt door hen overzichtelijk aangeleverd.
Is een bord beschadigd, versleten of slecht leesbaar? In principe mag u het zelf vervangen, mits het nieuwe bord aan de norm voldoet. Het is echter verstandiger om een deskundige partij in te schakelen, zodat u zeker weet dat de aanduiding correct en normconform wordt geplaatst.
Ook bij veranderingen in de indeling of het gebruik van het gebouw, waardoor aansluitpunten minder goed bereikbaar of zichtbaar zijn, moet de installatie opnieuw worden beoordeeld. Het is verplicht om in zulke gevallen een deskundige partij te laten controleren of de droge blusleiding en de bijbehorende symbolen nog steeds voldoen aan de geldende eisen en veilig kunnen worden gebruikt.
